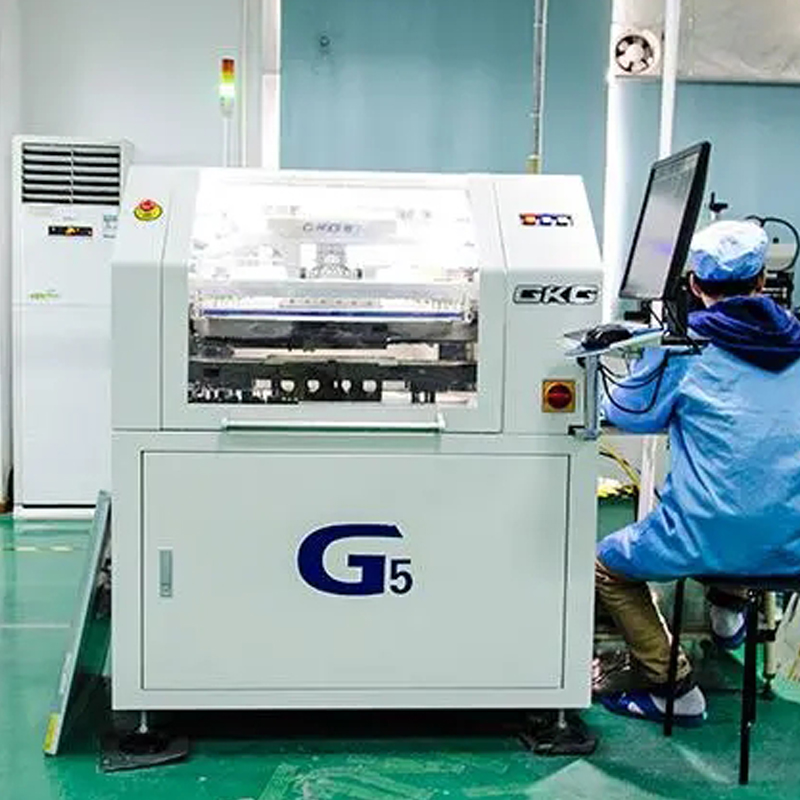

G5全自動印刷機
1、GKG 專用調節頂升平台：結構可靠、調節方便，可以快速實現不同厚度PCB板的PIN針頂升高度的調節。
2、圖像及光路係統
全新的光路係統--均勻的環形光和高亮度的同軸光，配以均可無極調節的亮度功能，使得各類型的Mark點均可很好的識別(包括凹凸不平的Mark點)，
適應鍍錫，鍍銅，鍍金，噴錫，FPC等各類型不同顏色的PCB。GKG專利的數學運算模型，確保機器實現高精度的對位。
3、簡單易用的人性化中/英文操作界麵
采用windowsXP/win7操作界麵，具有良好的人機對話功能:尤其在做程序文件的導航效果，方便所有操作人員快速熟悉操作;菜單式中/英文切換，操作日
誌，故障記錄/故障自診斷/故障分析提示/光報警等功能，使得操作簡單，方便
4、導軌定位係統
國家實用新型發明專利。可拆卸，可編程的柔性側夾裝置，針對軟板，翹曲形變之PCB，進行獨特的頂部壓平，通過軟件編程，可自動伸縮，不影
響錫厚。
5、高適應性鋼網框裝夾係統：實現各種尺寸的網框的印刷，並可實現在生產過程中的快速更換機種
6、清洗係統
該係統提供:幹洗、濕洗、真空三種清洗方式，該三種方式可以任意組合使用，並且在客戶不需要自動清洗時，可在生產界麵下實現人工清洗，從而
減短清洗時間，提高生產效率。新型的擦拭係統保證和鋼網的充分接觸，加大型的真空吸力保證大力消除網孔內殘留的錫膏，真正實現有效的自動清洗功能。
CCD部分和清洗部分分離，當CCD工作時，CCD部分獨立移動，降低伺服馬達的負載，提高機器的運動速度和精度。
2、圖像及光路係統
全新的光路係統--均勻的環形光和高亮度的同軸光，配以均可無極調節的亮度功能，使得各類型的Mark點均可很好的識別(包括凹凸不平的Mark點)，
適應鍍錫，鍍銅，鍍金，噴錫，FPC等各類型不同顏色的PCB。GKG專利的數學運算模型，確保機器實現高精度的對位。
3、簡單易用的人性化中/英文操作界麵
采用windowsXP/win7操作界麵，具有良好的人機對話功能:尤其在做程序文件的導航效果，方便所有操作人員快速熟悉操作;菜單式中/英文切換，操作日
誌，故障記錄/故障自診斷/故障分析提示/光報警等功能，使得操作簡單，方便
4、導軌定位係統
國家實用新型發明專利。可拆卸，可編程的柔性側夾裝置，針對軟板，翹曲形變之PCB，進行獨特的頂部壓平，通過軟件編程，可自動伸縮，不影
響錫厚。
5、高適應性鋼網框裝夾係統：實現各種尺寸的網框的印刷，並可實現在生產過程中的快速更換機種
6、清洗係統
該係統提供:幹洗、濕洗、真空三種清洗方式，該三種方式可以任意組合使用，並且在客戶不需要自動清洗時，可在生產界麵下實現人工清洗，從而
減短清洗時間，提高生產效率。新型的擦拭係統保證和鋼網的充分接觸，加大型的真空吸力保證大力消除網孔內殘留的錫膏，真正實現有效的自動清洗功能。
CCD部分和清洗部分分離，當CCD工作時，CCD部分獨立移動，降低伺服馬達的負載，提高機器的運動速度和精度。

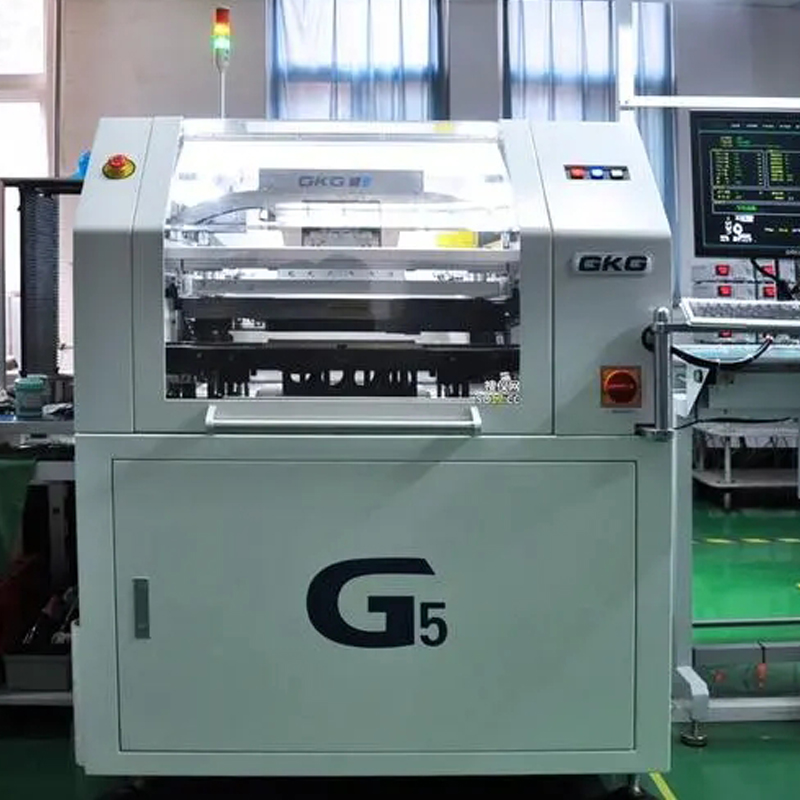

G5全自動印刷機

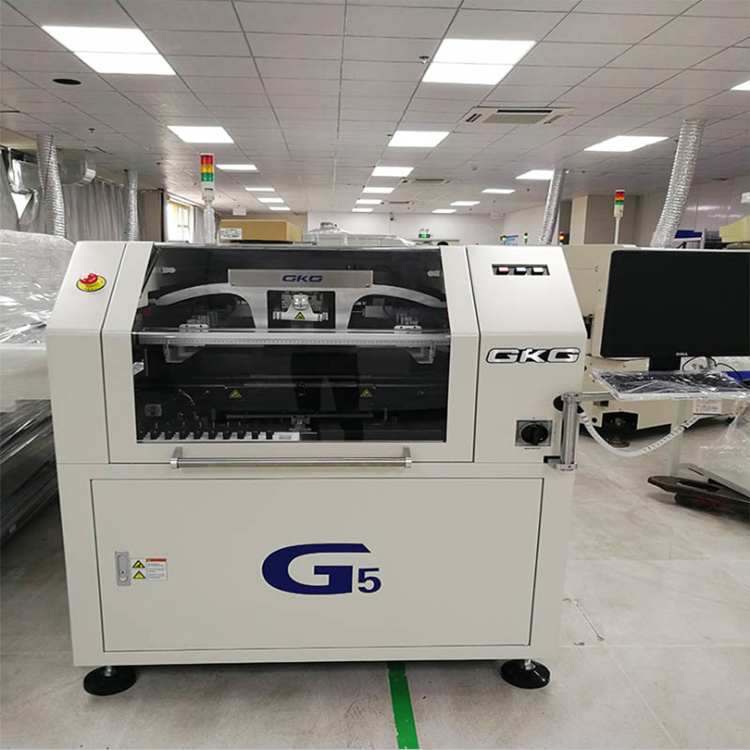

G5全自動印刷機
G5全自動印刷機
|
|
Model |
G5 |
|
鋼網Mask |
鋼網最小尺寸 Min.Size(mm) |
370*370 |
|
鋼網最大尺寸 Max.Size(mm) |
737*737 |
|
|
鋼網厚度 |
20-40mm （鋼網鋁合金邊框厚度） |
|
|
最小尺寸 Min.Size(LxW mm) |
50*50 |
|
|
最大尺寸 Max.Size(LxW mm) |
400*340 |
|
|
厚度 Thickness(mm) |
0.4~6 |
|
|
最大重量 Max.Weight |
3Kg |
|
|
PCB曲翹量 |
Max. PCB對角線1% |
|
|
PCB 夾緊方式 |
獨特的頂部壓平(自動伸縮式上壓邊)/柔性邊夾 / 平台真空 |
|
|
PCB 支撐 |
磁性頂針/等高塊/ 手動調節頂升平台 |
|
|
傳輸方式 |
一段式運輸導軌 |
|
|
傳送方向 |
左-右 / 右-左 / 左-左 / 右-右 |
|
|
導軌寬度調整 |
自動 |
|
|
運輸速度 |
1500mm/s(MAX),軟件控製，速度可調 |
|
|
刮刀 |
刮刀類型 |
膠刮刀/鋼刮刀(角度45°/ 55 °/ 60°)，用戶自定義 |
|
自動壓力控製 |
0.5~10Kg |
|
|
速度 |
6~200mm/sec |
|
|
精度 |
重複精度 |
±0.01mm |
|
印刷精度 |
±0.025mm |
|
|
印刷時間 |
印刷周期(不包括印刷和清洗時間) Cycle Time(Excluding Printing and Cleaning time) |
<8 sec |
|
Mark 基準點 |
類型 |
標準形狀基準點， 自定義圖像 |
|
尺寸 |
0.5~4mm |
|
|
基準點數量 |
2個或4個mark 基準點定位係統 |
|
|
基準點搜尋 |
自動 |
|
|
清洗係統 |
清洗類型 |
加強型真空吸附；幹、濕、真空三種模式 |
|
清洗頭 |
耐磨損材料 |
|
|
其他 |
操作係統 |
Windows XP /Win7 |
|
供氣 |
4~6 Kgf/cm2 |
|
|
供電 |
AC:220±10%, 50/60HZ，2.5KW |
|
|
重量 Weight |
1000Kg |
|
|
單台尺寸 Single Size(LxWxH mm) |
1140x1364x1404 |
|
