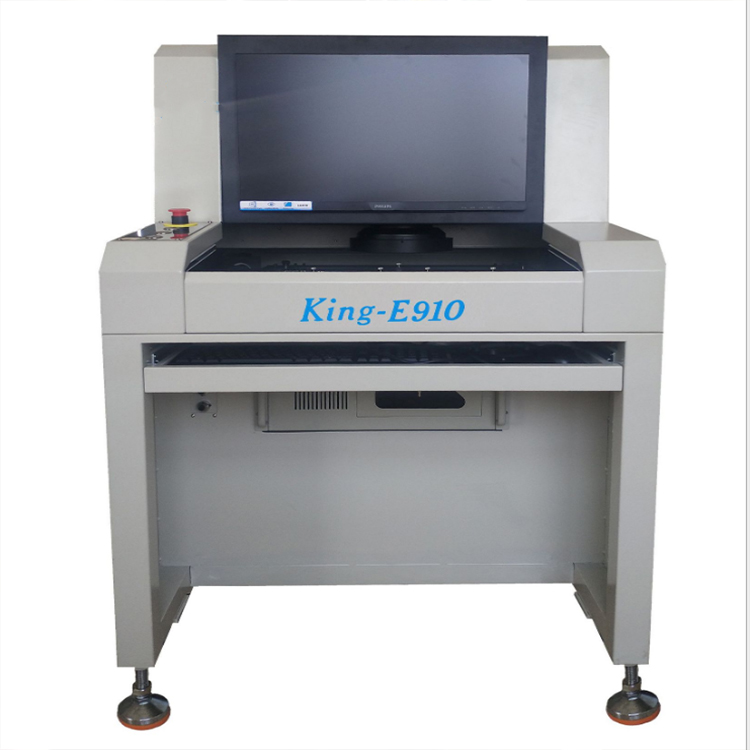

AOI光學檢測設備-離線式
AOI檢測儀使用安全注意事項：
1、操作人員必須接受相關的安全和操作培訓；
2、供給電源必須符合AOI檢測儀銘牌指定的工作電壓、電流及赫茲，地線必須接地；
3、在插接電源電纜時注意插牢靠，防止接觸不良或脫落；
4、AOI檢測儀在移動過程中注意不要使設備收到強烈震動和撞擊；
5、移動AOI檢測儀電腦時應注意輕挪輕放，防止電腦內部板卡震動鬆懈；
6、不能頻繁開關AOI檢測儀主電源、電腦電源；
7、軟件在啟動過程中，應避免用手接觸PCB夾具，防止夾傷；
8、PCB夾具固定適當，注意防止AOI檢測儀在檢測過程中PCB脫落；
9、若AOI檢測儀在檢測過程中發生緊急情況，請迅速按急停按鈕，待接觸緊急情況後，恢複急停按鈕後按提示操作；
10、若發現AOI檢測儀檢測運動異常，立即停止檢測，在排除操作人員程序錯誤後，可直接與供應商聯係；
11、注意AOI檢測儀工作環境，保養和維護。
1、操作人員必須接受相關的安全和操作培訓；
2、供給電源必須符合AOI檢測儀銘牌指定的工作電壓、電流及赫茲，地線必須接地；
3、在插接電源電纜時注意插牢靠，防止接觸不良或脫落；
4、AOI檢測儀在移動過程中注意不要使設備收到強烈震動和撞擊；
5、移動AOI檢測儀電腦時應注意輕挪輕放，防止電腦內部板卡震動鬆懈；
6、不能頻繁開關AOI檢測儀主電源、電腦電源；
7、軟件在啟動過程中，應避免用手接觸PCB夾具，防止夾傷；
8、PCB夾具固定適當，注意防止AOI檢測儀在檢測過程中PCB脫落；
9、若AOI檢測儀在檢測過程中發生緊急情況，請迅速按急停按鈕，待接觸緊急情況後，恢複急停按鈕後按提示操作；
10、若發現AOI檢測儀檢測運動異常，立即停止檢測，在排除操作人員程序錯誤後，可直接與供應商聯係；
11、注意AOI檢測儀工作環境，保養和維護。
91抖阴视频AOI檢測設備
晟典AOI檢測設備
91抖阴视频AOI檢測設備
|
視覺識別係統 |
判別方法 |
多種邏輯算法,圖片對比,彩色圖象對比/外形輪廓對比/二值化參考對比（操作編程簡單） |
|
|
攝像機 |
彩色工業CCD相機 500萬相素 |
||
|
光源 |
RGB+W白光, 環形結構光源，進口ROHS標準LED燈 |
||
|
圖像處理速度 |
0402 CHIP |
< 6ms |
|
|
每畫麵處理時間 |
< 100ms |
||
|
檢測內容 |
錫膏印刷 |
漏印、偏斜、連錫、少錫、多錫、斷路、汙染 |
|
|
零件缺陷 |
缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損 |
||
|
焊點缺陷 |
錫多、錫少、連錫、虛焊 |
||
|
防靜電措施 |
防靜電插座 |
||
|
機械係統 |
PCB尺寸 |
最小：25mm×25mm， 最大：350mm×450mm （可依據客戶具體要求訂製更大規格） |
|
|
PCB厚度 |
0.5mm~2.5mm |
||
|
PCB翹曲度 |
<2mm（有夾具輔助矯正變形）(特殊要求可訂製) |
||
|
零件高度 |
0.5mm-25mm (特殊要求可訂製) |
||
|
最小零件 |
能測最小元件0201 |
||
|
X、Y平台 |
驅動設備 |
高精度絲杆(台灣HIWIN上銀)，及進口三菱伺服電機馬達係統 |
|
|
定位精確 |
<25 um (0.025mm) |
||
|
移動速度 |
700mm/S (MAX) |
||
|
軟件係統 |
操作係統 |
預安裝：Microsoft Win7/ Win10 |
|
|
識別控製係統 |
特點 |
統計外形建模，學習OK樣品，點、線、麵和體積自動建立標準圖像，識別數據及誤差閥值 |
|
|
操作 |
圖形化編程，自帶元件庫，根據元件形狀選擇標準自動生成檢測框,精確自動定位，微米位微調，製程快捷 |
||
|
Mark |
點數 |
可選擇2個常用的Mark點,拚版多Mark功能 |
|
|
識別速度 |
0.5S/PCS |
||
|
控製係統 |
電腦主機 |
工業控製計算機，Intel CPU， DDR4 4G，HDD 240G固態硬盤 |
|
|
顯示 |
24英寸品牌顯示器 |
||
|
其它參數 |
機械外形尺寸(L*W*H) |
870mm * 950mm * 1320mm |
|
|
重量 |
約350公斤 |
||
|
電源 |
交流220伏特±10%，頻率50/60Hz，額定功率1KW |
||
在電子加工廠的smt貼片加工中有一種保證PCBA加工品質必不可少的設備，那就是AOI自動光學檢測設備。現今AOI自動光學檢測設備已經是smt貼片加工中不可或缺的一種工藝檢測設備，在電子加工廠中很多情況都需要用到AOI來查找PCBA中可能出現的缺陷，從而在PCBA加工的過程中及時找出缺陷並解決它，保證送到客戶手中的每一塊PCBA都是沒有問題的。
以AOI為中心預防缺陷是PCBA工廠使用由大量現有AOl設備生成檢查和測量數據的方法。這種方法使用了許多統計工藝控製/六西格瑪規則，而且它避免了讓用戶陷幹糾纏細的麻煩中從而讓他們可以繼續進行實時分
析，找出確切的原因，以及進行預測性分析。
在生產線上靈活運用AOl，采取措施預防缺陷，就能夠縮短當前生產線狀態的反饋時間。這樣能夠更迅速地解決印刷與貼裝的錯誤，同時還可以減少生產線最終的每百萬缺陷發生率，使它維持在一個較低的水平。
以AOI為中心預防缺陷是PCBA工廠使用由大量現有AOl設備生成檢查和測量數據的方法。這種方法使用了許多統計工藝控製/六西格瑪規則，而且它避免了讓用戶陷幹糾纏細的麻煩中從而讓他們可以繼續進行實時分
析，找出確切的原因，以及進行預測性分析。
在生產線上靈活運用AOl，采取措施預防缺陷，就能夠縮短當前生產線狀態的反饋時間。這樣能夠更迅速地解決印刷與貼裝的錯誤，同時還可以減少生產線最終的每百萬缺陷發生率，使它維持在一個較低的水平。
